时分复用技术：让信道“错峰”的时间调度艺术

时分复用技术（TDM）是通信领域中高效利用信道资源的核心复用手段，其核心逻辑是“在同一物理信道中，通过划分不同时间片段（时隙），让多个信号‘轮流’占用信道传输”，就像一条单车道公路通过“分时放行”机制，让不同方向的车辆有序通行。从传统的固定电话网络、卫星通信，到4G/5G移动网络、工业实时控制，时分复用技术始终是支撑多用户并发、保障传输实时性的关键。本文将从核心定义、工作原理、技术类型、典型应用、优缺点与演进五个维度，系统解析时分复用技术的底层逻辑，帮你理解“如何让一条信道通过时间调度承载多个信号”。

一、时分复用技术的核心定义与本质

时分复用并非简单的“时间拆分”，而是一套包含“时隙划分、信号轮询、同步传输”的完整技术体系，其本质是“利用时间的一维特性，实现信道资源的‘时间复用’”，核心目标是在单一物理信道上支持多个信号的有序传输。

（一）权威定义

广义上，时分复用技术（Time Division Multiplexing，简称TDM）是指将物理信道的总传输时间划分为多个固定长度或可变长度的时间片段（称为“时隙”），每个时隙分配给一个独立的信号使用，不同信号按“时间顺序”轮流占用物理信道传输，接收端通过“同步机制”识别不同时隙的信号，实现多信号共享同一信道的复用技术。

（二）核心本质

1. 时间是“划分依据”：以“时间片段（时隙）”为资源分配维度，不同信号在不同时间段占用同一信道，如同“不同节目在同一电视台的不同时段播放”，互不冲突。

2. 空间上“独占信道”：每个信号在所属时隙内完全独占物理信道的全部带宽，传输速率等同于信道的总带宽，核心优势是“单时隙内速率极高”。

3. 同步是“关键保障”：发送端与接收端必须严格同步（时隙同步、时钟同步），确保接收端能准确识别每个时隙对应的信号，否则会出现信号混叠（如A信号的时隙被误判为B信号）。

（三）核心价值

l 提升信道利用率：让单一物理信道同时服务多个用户/信号，避免信道在单个信号传输间隙的资源闲置（如传统电话通话时，大部分时间信道处于空闲状态，TDM可填充其他用户信号）。

l 保障实时传输：时隙按固定顺序轮询，每个信号的传输延迟可预测，适配语音、工业控制等对延迟敏感的场景。

l 适配数字信号：天然兼容数字通信（如二进制数据的帧传输），易与数字编码、调制技术结合，是现代数字通信的基础复用技术。

l 简化设备设计：无需复杂的频率滤波设备（区别于FDM），仅需时钟同步与时隙分配机制，实现成本可控。

二、时分复用技术的工作原理与关键步骤

时分复用的实现需经过“时隙划分-信号分时传输-同步分离”三个核心步骤，每个步骤的准确性直接决定传输质量，其中“同步机制”是技术核心。

（一）核心工作流程

1. 步骤1：信道时间划分为时隙

首先确定物理信道的传输速率（如1Mbps），然后将总传输时间划分为多个等长的“时隙”（如每个时隙长度为10μs，每秒可划分10万个时隙），所有时隙组成一个“帧”（如10个时隙为一帧，每帧长度为100μs），帧按固定周期重复（帧周期=1/帧频率）。同时为每个待传输的信号分配固定的时隙编号（如信号A占用时隙1，信号B占用时隙2）。

2. 步骤2：多信号分时轮询传输

发送端按“帧周期”依次将不同信号的数据流填入对应时隙：在时隙1传输信号A的数据，时隙2传输信号B的数据，时隙3传输信号C的数据……所有信号的数据流按时间顺序拼接成“帧数据流”，通过物理信道连续传输。此时，信道在不同时隙被不同信号独占，实现“时间上的复用”。

3. 步骤3：接收端同步与信号分离

接收端通过“同步时钟”（与发送端时钟频率完全一致）锁定帧周期与时隙边界，识别每个时隙对应的信号编号（如通过帧头标识时隙顺序），然后从对应时隙中提取信号数据（如从时隙1提取信号A，时隙2提取信号B），最终还原为多个独立的原始信号。

（二）通俗理解

可将时分复用比作“单车道公路的分时放行机制”：

l 物理信道 = 单车道公路；

l 时隙 = 固定的放行时间段（如1分钟为一个时隙）；

l 信号 = 不同方向的车辆（如东向、西向、南向车辆）；

l 帧 = 完整的放行周期（如3个时隙为一帧，依次放行东、西、南向车辆）；

l 同步机制 = 交通信号灯（确保不同方向车辆在对应时隙放行，不冲突）。

（三）关键技术点

l 时隙分配：分为“固定时隙分配”（每个信号占用固定时隙，无论是否有数据）和“动态时隙分配”（仅当信号有数据时分配时隙），前者实现简单，后者利用率更高。

l 同步机制：核心包括“帧同步”（识别帧的起始位置，通常通过帧头的同步码实现）和“时钟同步”（发送端与接收端时钟频率一致，避免时隙偏移）。同步误差会导致时隙重叠，出现信号混叠错误。

l 帧结构设计：帧通常包含“帧头”（同步码、帧编号）、“时隙数据”（各信号的有效数据）、“帧尾”（校验码）三部分，帧头是实现同步的关键。

三、时分复用技术的常见类型与技术特点

随着通信技术的发展，时分复用已从“固定时隙”的传统形式演进为“动态时隙”的高效形式，核心分为“同步时分复用（STDM）”和“统计时分复用（ATDM）”两大类，两者在资源利用率、适用场景上差异显著。

（一）同步时分复用（STDM）：固定时隙的“公平分配”

同步时分复用又称“固定时分复用”，是最基础的TDM形式，核心特征是“时隙预分配、固定占用”。

1. 技术特点：

l 时隙分配固定：为每个信号分配专属时隙，无论该信号是否有数据传输，时隙都不会分配给其他信号（如电话网络中，通话双方占用固定时隙，即使沉默时时隙仍空闲）。

l 同步要求严格：发送端与接收端需精确同步，时隙边界不能偏移，否则会导致信号混叠。

l 资源利用率低：当部分信号无数据传输时，其对应的时隙会闲置，无法被其他信号利用（如10个用户共用信道，仅3个用户有数据，其余7个时隙闲置）。

2. 典型应用：

l 传统电话网络（PSTN）：采用T1/E1线路的TDM技术，T1线路将1秒划分为8000帧，每帧包含24个时隙，每个时隙传输1路语音信号（64kbps），总速率为1.544Mbps。

l 卫星通信（早期）：同步卫星的下行链路采用STDM，为不同地面站分配固定时隙，传输气象数据、通信信号。

l 工业实时控制：工业总线（如Modbus RTU）采用STDM，为不同传感器、控制器分配固定时隙，保障控制指令的实时传输（延迟可预测）。

（二）统计时分复用（ATDM）：动态时隙的“按需分配”

统计时分复用又称“异步时分复用”，是传统TDM的优化版，核心创新是“时隙按需分配”，仅当信号有数据时才分配时隙，大幅提升信道利用率，是现代数字通信的核心复用形式。

1. 技术特点：

l 时隙动态分配：不预先分配固定时隙，而是为每个信号设置“标识（ID）”，当信号有数据时，将数据封装为“分组”（含信号ID），发送端按“先到先服务”原则分配时隙传输分组。

l 无需严格帧同步：接收端通过分组中的信号ID识别所属信号，而非时隙位置，同步难度降低。

l 资源利用率极高：空闲时隙可被其他有数据的信号占用（如10个用户共用信道，仅3个用户有数据时，所有时隙均为这3个用户服务），利用率比STDM提升30%~50%。

2. 典型应用：

l 4G LTE上行链路：采用“时分多址（TDMA）”（基于ATDM），基站根据用户数据量动态分配时隙，适配手机用户的突发数据传输（如刷视频、发消息）。

l 分组交换网络（IP/ATM）：IP网络的数据包传输、ATM网络的信元传输均采用ATDM思想，数据包/信元按“按需分配”原则占用信道时隙，实现多用户并发。

l 卫星通信（现代）：低轨卫星互联网（如Starlink）采用ATDM，为不同区域的用户动态分配时隙，应对用户数量的动态变化（如城市用户密集时分配更多时隙）。

（三）两类TDM技术对比表

四、时分复用技术的典型应用场景

时分复用技术覆盖“传统通信+现代数字通信”“有线+无线”多个领域，尤其在对延迟敏感、用户数量多的场景中具有不可替代的优势，核心应用场景可分为三大类：

（一）传统通信网络：支撑基础语音与数据传输

1. 公共交换电话网络（PSTN）

这是TDM技术最经典的应用，全球电话网络早期通过T1（北美）/E1（欧洲）线路的STDM技术实现多路语音复用：T1线路含24个时隙，每路语音占用1个时隙（64kbps），总速率1.544Mbps；E1线路含32个时隙，总速率2.048Mbps。通话时，双方语音信号在固定时隙中传输，保障实时性。

2. 数字微波通信（早期）

城市间的早期数字微波链路采用STDM技术，将多个电话语音信号、数据信号（如企业专线数据）按时隙分配，通过微波信道传输，作为光纤链路的备份。

（二）现代移动与数据网络：保障多用户并发传输

1. 4G LTE/5G NR移动网络

l 4G LTE上行链路采用“时分多址（TDMA）”（基于ATDM），基站根据用户的上行数据量动态分配时隙，避免用户间争抢资源（如多个手机同时发消息时，基站为每个手机分配独立时隙）。

l 5G NR的“灵活双工”技术融合了TDM与FDM思想，可按时间划分上行/下行时隙，同时按频率划分子信道，适配不同业务需求（如高清视频下行占用更多时隙/子信道，语音通话上行占用少量时隙）。

2. IP分组交换网络

l 路由器、交换机的数据包转发本质上采用ATDM思想：多个用户的IP数据包按“到达顺序”依次占用路由器的转发时隙（如每个数据包占用一个时隙），通过同一物理端口（如千兆以太网口）传输，接收端通过数据包的IP地址识别所属用户。

（三）工业与专用通信领域：适配实时控制需求

1. 工业物联网（IIoT）实时控制

l 工业总线协议（如PROFINET、EtherCAT）采用STDM技术，为传感器、控制器、执行器分配固定时隙，确保控制指令的传输延迟可预测（如延迟≤1ms），避免工业生产中的信号冲突（如流水线设备的同步控制）。

2. 卫星通信与导航

l 北斗导航卫星的下行链路采用ATDM技术，为不同区域的接收机动态分配时隙，传输导航数据（如位置、时间信息），适配接收机数量的动态变化（如城市区域接收机密集，分配更多时隙）。

l 海事卫星通信采用STDM，为远洋船舶分配固定时隙，传输语音、短信数据，保障海上通信的实时性（船舶紧急呼叫时可优先占用时隙）。

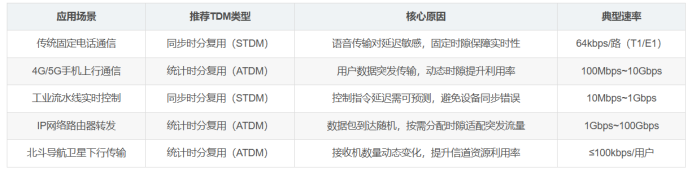

（四）场景应用对比表

总结：时分复用技术的核心脉络与演进方向
